[RS1] Changement du capteur de vitesse

Messagepar Osiris » 09 nov. 2015, 20:44

[b]Merci à Lolo pour le tuto ![/b] top1





N ayant rien trouvé sur la toile sur le changement du capteur de vitesse sur clio rs1 je me suis décidé a faire un tuto vu que je change le miens Mr. Green .

Pourquoi changer ce capteur?

-Sur les RS1 c est lui qui donne toute les infos compteur(vitesse,kilométrage et données odb)sauf le compte tour.Il arrive qu avec le temps il devienne défaillant en général ca se traduit par la vitesse qui s affiche d un coup a zero alors que vous êtes en train de rouler ou comme moi l aiguille de vitesse qui s affole=>http://prspicardierenaultsport.xooit.fr/t676-soucis-compteur.htm

Donc c est très simple a faire:



Commencer par enlever le cache du moteur en enlevant les 4 vis(4 torx de 30)perso j en ai une differente des autres car je l ai perdue Mr. Green



[url=http://www.servimg.com/view/11652052/870][img]http://i21.servimg.com/u/f21/11/65/20/52/1110.jpg[/img][/url]



Ca donne ceci:



[url=http://www.servimg.com/view/11652052/871][img]http://i21.servimg.com/u/f21/11/65/20/52/2210.jpg[/img][/url]



Repérer le capteur:



[url=http://www.servimg.com/view/11652052/872][img]http://i21.servimg.com/u/f21/11/65/20/52/3310.jpg[/img][/url]



On débranche la prise(il suffit juste de tirer dessus y a pas de clips):

[url=http://www.servimg.com/view/11652052/873][img]http://i21.servimg.com/u/f21/11/65/20/52/4410.jpg[/img][/url]

[url=http://www.servimg.com/view/11652052/874][img]http://i21.servimg.com/u/f21/11/65/20/52/5510.jpg[/img][/url]



Attention certains ont ce un cache devant le capteur appelé écran thermique il faut l enlever aussi(moi perso je l ai plus il a du virer quand on m as fait l embrayage y a 2 ans de ça)

[url=http://www.servimg.com/view/11652052/875][img]http://i21.servimg.com/u/f21/11/65/20/52/6610.jpg[/img][/url]

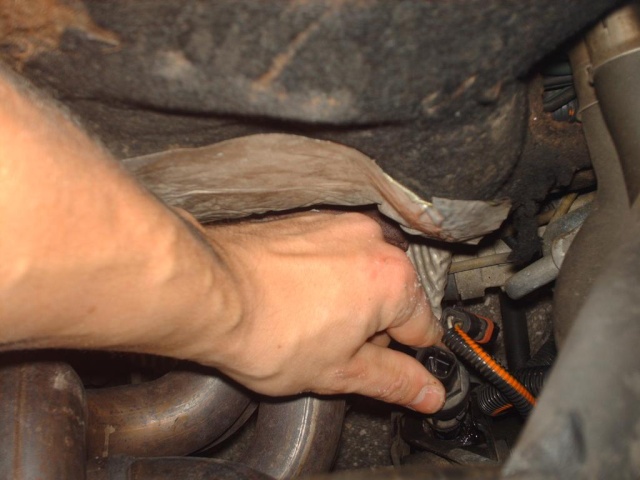

Le capteur est juste clipsé pas de goupille ou tout ça a enlever donc il suffit juste de tirer dessus(ne pas hésiter a le bouger légèrement de gauche a droite pour l aider a sortir:

[url=http://www.servimg.com/view/11652052/876][img]http://i21.servimg.com/u/f21/11/65/20/52/7710.jpg[/img][/url]





On obtiens ça:

[url=http://www.servimg.com/view/11652052/877][img]http://i21.servimg.com/u/f21/11/65/20/52/8810.jpg[/img][/url]



Voici l objet du délit:

[url=http://www.servimg.com/view/11652052/878][img]http://i21.servimg.com/u/f21/11/65/20/52/9910.jpg[/img][/url]



Voici la nouvelle:

[url=http://www.servimg.com/view/11652052/879][img]http://i21.servimg.com/u/f21/11/65/20/52/10010.jpg[/img][/url]



On la présente le petit trou sur la partie haute face a soi:

[url=http://www.servimg.com/view/11652052/880][img]http://i21.servimg.com/u/f21/11/65/20/52/11010.jpg[/img][/url]



On l enfonce bien dans son logement:

[url=http://www.servimg.com/view/11652052/881][img]http://i21.servimg.com/u/f21/11/65/20/52/12010.jpg[/img][/url]



On remet la prise (elle est dans le bon sens vu qu elle est orienté avec la gaine et que du coup elle ne bouge presque pas):

[url=http://www.servimg.com/view/11652052/882][img]http://i21.servimg.com/u/f21/11/65/20/52/13010.jpg[/img][/url]



Plus qu a remettre le cache:

[url=http://www.servimg.com/view/11652052/883][img]http://i21.servimg.com/u/f21/11/65/20/52/14010.jpg[/img][/url]



Et voila c est fini plus qu a aller s en boire une top1
Osiris Pictures, ca se passe sur FlickR et Facebook:



https://www.flickr.com/photos/133519629@N03/albums

https://www.facebook.com/Osiris-Pictures-1375420342779891/

Arf_vins
Administrateur
Messages : 219
Enregistré le : 30 oct. 2015, 01:31
Localisation : Reims
Contact :

Re: [RS1] Changement du capteur de vitesse

Messagepar Arf_vins » 09 nov. 2015, 21:51

Top merci
